本系列電控系統包括整流程控柜、操作箱兩件設備。時間的設定及程序控制采用PLC控制，整流電源采用改變電源的硅整流強、弱勵磁方式，現場安裝方便，工作性能穩定可靠。

選型注意事項

配用MC01系列礦石自動回收除鐵器，以所配除鐵器最大冷態消耗功率不大于設備的額定輸出功率為原則。

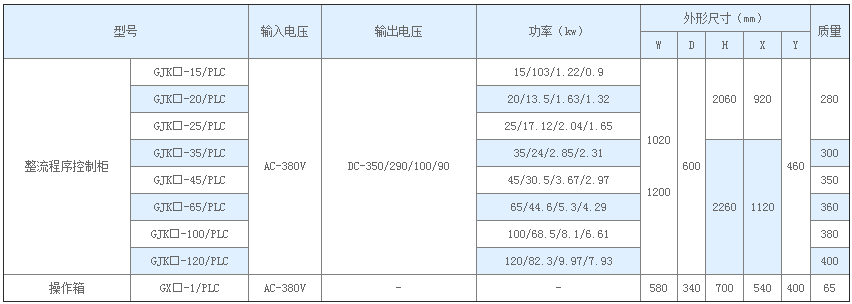

注：1、容量內的47個值表示不同輸出電壓時設備的額定輸出容量。2、設備的最大容量超過45kw時，整流變壓器外附。3、用戶有特殊要求時可通過技術洽談對產品規格作相應更改。

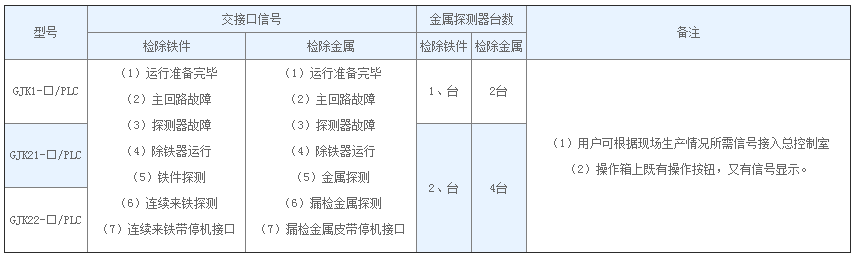

配用金屬控測器及用戶信號交接一覽表

注：1、“交接口信號”一欄中“檢除鐵件”是指在磁性物料中檢測并除去鐵件，“檢除鐵金屬”是指在磁場物料中，既檢測出磁性金屬（如鐵件），又需檢測出非金屬（如高錳鋼），且磁性金屬由除鐵器自動檢除，非磁性金屬只能指令輸料皮帶停機后，人工檢除。
2、輸出信號接口為無源觸點，“皮帶停機”接口為一對常開和一對常閉觸點；其他接口原則上提供一對常開觸點。
