選型指南

1.我公司能設計制造各種規格的電纜卷筒、信號卷筒、軟管（輸送氣體或液體）卷筒。

線纜重量較輕、移動距離較短，一般采用蝸卷彈簧作為動力，線纜重量較重，移動距離較長，一般采用力矩點機或三相異步電機（磁滯式）作為動力。

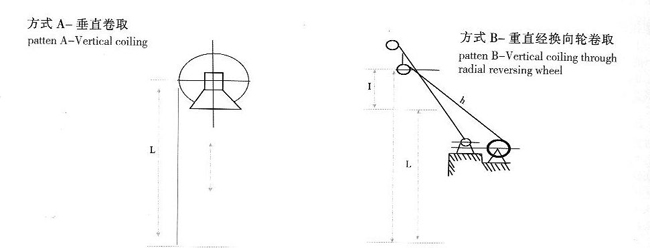

3.線纜的卷取長度以安裝方式圖中的“L”為依據，配備線纜長度分別為：（1）方式A為L(zhǎng)+3圈；（2）方式B為L(zhǎng)+h+3圈；（3）方式C、D中為L(zhǎng)+H+h+3圈；（4）方式E、F，根據用戶現場情況確定，訂貨時注明。

4.方式C中卷筒固定在地面，收、放電纜時，線纜和地面之間存在相對運動。此時，請?jiān)诰€纜運動軌跡范圍內鋪設滾道以減少線纜的磨損。

5.方式F中一般按H=0.14L，h0.5H考慮，如H＜0.14L，h＜0.5h時，則訂貨時必須注明H、h值。

6.電纜卷筒如需裝在單梁行車上與電動葫蘆配用時，可配以特制滾輪支架部件，以便安裝使用。

7.電纜卷筒的“電纜引出方向”在外形尺寸圖中已標明，如有特殊要求請注明。

8.外形尺寸表中注明的重量，不包括電纜（輸送管）的重量。

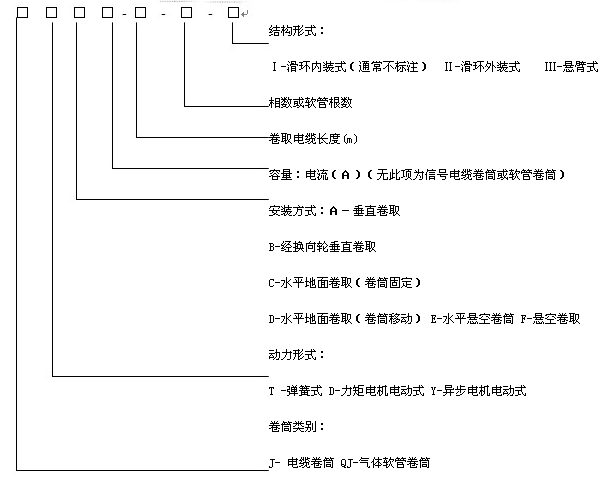

9.電動式卷筒結構形式為懸臂式，在產品型號中不標注。

10.電纜長度超過30米（含30米）電纜用戶自備。

7.電纜卷筒的“電纜引出方向”在外形尺寸圖中已標明，如有特殊要求請注明。

8.外形尺寸表中注明的重量，不包括電纜（輸送管）的重量。

9.電動式卷筒結構形式為懸臂式，在產品型號中不標注。

10.電纜長度超過30米（含30米）電纜用戶自備。
